型號：CDST-HT-Ⅳ型
排量：18T/H
材質：不銹鋼304
管徑：DN80/DN100
工作溫度：198℃
工作壓力：0.2-0.8MPa
驅動動力：蒸汽或壓縮空氣

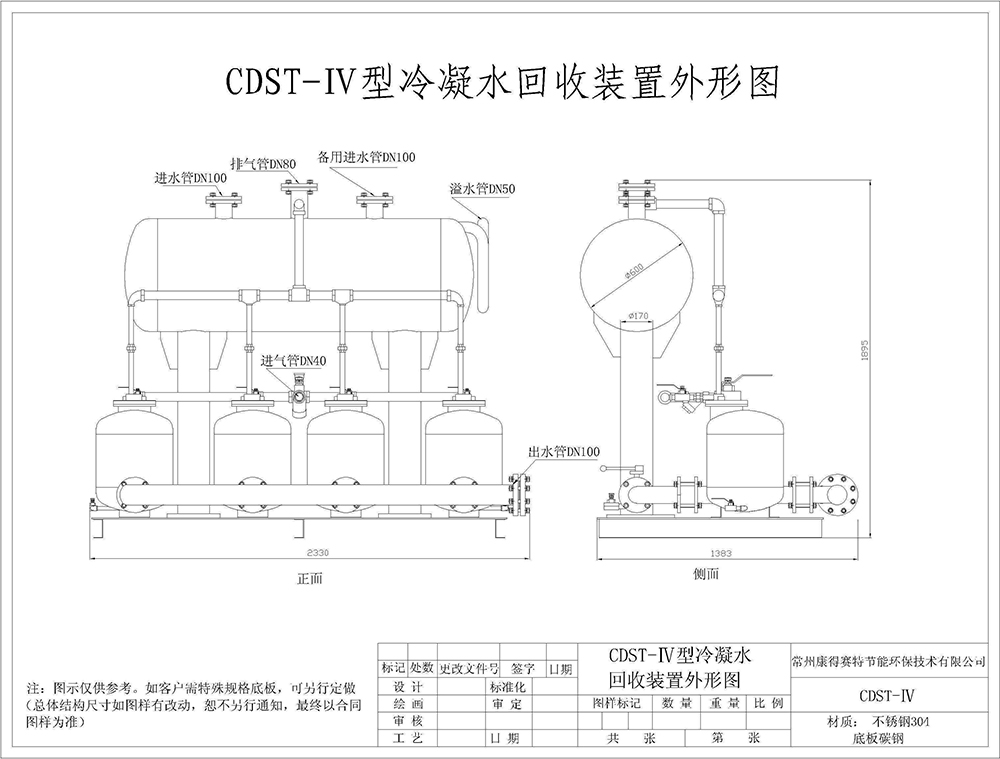

產品尺寸（長×寬×高）：2273×1383×1970（mm）

CDST-HT-Ⅳ型冷凝水回收裝置

CDST-HT-Ⅳ型冷凝水回收裝置無汽蝕現象，全304不銹鋼，避免了電動泵在設計中多專業配合及對溫度、通風、防塵、防爆等條件的限制，省去了電動凝結水泵昂貴的維護費用。整體設計優良，方便現場接管安裝，確保工作性能運行穩定可靠，無需電源，適用于危險和骯臟潮濕環境。并且做到無人值守，是冷凝水（凝結水）或其他高溫流體理想的回收和輸送設備。
CDST-HT-Ⅳ型冷凝水回收裝置工作原理：為了充分吸收冷凝水和二次蒸汽的余熱，我們將儲水桶事先充入一部分自來水，液面至水桶一半的高度，為了不至于冷水被輸送出去，水泵的進水管在水桶內部高至水桶的3/4的高度。在水泵的進水管口附近安裝溫度探測器，將探測器的信號送入自來水的進口調節閥。冷凝水的進口管道插入水中，離桶底1/4的高度。另在儲水桶的側面安裝玻璃管液位計。工作時，先將手動閥打開，自來水進入儲水桶，通過觀察玻璃液位計，當液位升至水桶半高位置時，關閉手動閥。打開溫度電動調節閥、打開冷凝水進口閥、打開冷凝水回收裝置的動力蒸汽進口閥。冷凝水與自來水混合，熱量被吸收，水溫上升，當液面升至探測器附近時，水溫的信號進入電動調節閥，若水溫低于設定溫度時，電動調節閥關閉，當水溫高于設定溫度時，調節閥逐漸打開，冷水進入桶體，若水溫低于設定溫度，調節閥關閉，反之繼續進水，抬高的液位高過冷凝水水泵的進口管時，自動溢出至冷凝水泵。高溫水經過冷凝水泵輸送至用水點。溫度電動調節閥選用HT-CTK0125型智能溫度調節閥，該閥集成PID溫度控制器、執行機構和V型球閥于一體，液晶界面顯示實測溫度和設定溫度
CDST-HT-Ⅳ型冷凝水氣動回收組合泵裝置將所有的附件完整安裝在一個鋼制框架中，專業設計應用于回收高溫凝水或其他高溫工業液體，結構合理、緊湊美觀。
CDST-HT-Ⅳ型冷凝水氣動回收組合泵裝置（除底板）均為不銹鋼304制作，包括內部機構,堅固防蝕。
CDST-HT-Ⅳ型冷凝水氣動回收組合泵裝置排量為：18T/H。
